Magnifier を購入後、製品を使用するまでの流れ

本文書は、Magnifierの初期セットアップ方法について記載しています。





目次





Magnifierインスタンスのアクティベーション



以下に、Magnifierライセンス(Auth Code)をアクティベーションする手順を説明します。



  1. 事前準備
    Magnifierをご利用になるにはライセンス(Auth Code)が必要となりますので、ライセンスをご購入された販売店経由でご確認ください。
    また、セットアップ済みのLogging Serviceのシリアル番号も必要です。Logging Serviceのセットアップ手順については、以下の記事をご参照ください。

    https://live.paloaltonetworks.com/t5/カスタマーサポートプラン/Logging-Service-を購入後-製品を使用するまでの流れ/ta-p/196794

  2. Palo Alto Networks Cloud Service(https://apps.paloaltonetworks.com/apps)にSSO(シングル サイン オン)でログインします。
    以下のスクリーンショットは、CSP(カスタマー サポート ポータル)アカウント「Palo Alto Networks」でログインした状態を示しています。

    Screen Shot 2018-03-28 at 1.20.12 PM.png



    複数のCSPアカウントに属している場合は、中央にあるプルダウン メニューから該当のCSPアカウントを選択してください。



  3. 画面中央にあるActivate New Appをクリックします。

  4. Activationに必要な項目を埋めていきます。ページはStep1とStep2の2つに分かれています。
    一部の項目について、以下に説明します。
    - Auth Code:MagnifierのAuth Codeを入力してください。
    - Region:"Americas" または "Europe" のいずれかを、Logging Service の Region に合わせて選択します。
    - Logging Service:関連付けるLogging Serviceのインスタンスをプルダウン メニューから選択します。"Instance-シリアル番号" という表記になっているので、複数存在する場合はシリアル番号から該当するLogging Serviceインスタンスを判別してください。

  5. "Agree and Activate" ボタンをクリックします。

  6. Activation Complete(アクティベーション完了)の画面が出るので、Doneを押して終了です。





Magnifierインスタンスへのアクセス



以下に、Magnifierインスタンスにアクセスする手順を説明します。



  1. User Role(ユーザの権限)の設定
    CSPポータル(https://support.paloaltonetworks.com/)へSuper User権限を持っているユーザでログインします。

    MEMBERSタブへ移動し、権限を付与したいユーザの編集を行います。Actionsのところにある鉛筆ボタンをクリックしてください。
    Screen Shot 2018-03-28 at 2.30.18 PM.png

    以下の例では、Logging Service と Magnifier の権限を追加しています。変更を確定するには、Actionsの箇所にあるチェック アイコンのボタンをクリックします。 (なお、以下のスクリーンショットでSuper User権限が含まれていますが、Magnifierの利用にあたってSuper User権限は必須ではありません)Screen Shot 2018-04-02 at 3.25.49 PM.png

  2. Palo Alto Networks Cloud Service(https://apps.paloaltonetworks.com/apps)にSSO(シングル サイン オン)でログインします。
    Magnifier の権限を持っているユーザでログインすると、以下のスクリーンショットようにMagnifierのアイコンが表示されるようになります。




  3. Magnifierアイコンをクリックすると、Magnifierインスタンスへアクセスできます。複数のMagnifierインスタンスをお持ちの場合は、Magnifierアイコンの箇所にプルダウン メニューが出るので、そこでアクセスしたいインスタンスを選択してください。





Pathfinderのセットアップ



以下に、Pathfinderのセットアップ手順を説明します。



  1. 事前準備
    セットアップには、Pathfinderからのインターネット アクセスが必要となります。以下のポートが許可されている必要があります。
    - UDPポート53(DNS)
    - UDPポート123(NTP)
    - TCPポート443、444(SSL)

  2. CSPポータル(https://support.paloaltonetworks.com/)のSoftwareページから、PathfinderのOVAファイルをダウンロードします。

  3. vSphereの「OVFテンプレートのデプロイ」機能を使い、PathfinderをEsxi上にインストールします。(OVAファイルはOVFをアーカイブしたものとなります)

  4. Pathfinderをパワーオンします。

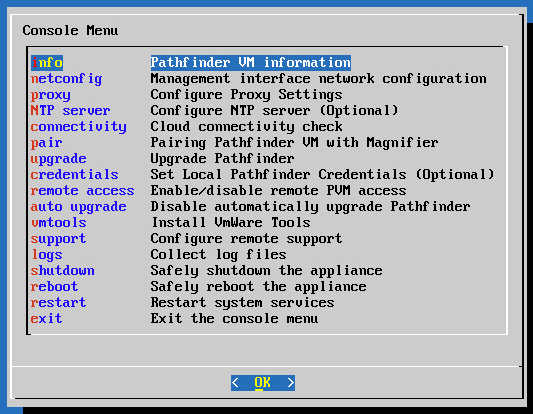

    以下のコンソール メニューが表示されます。

    Screen Shot 2018-11-12 at 3.47.03 PM.png





  5. デバイス情報(Device information)

    Device informationを選択した際に表示される時間はUTC(協定世界時)になっており、タイムゾーンの変更、及び時間の変更をコンソール メニューから行うことはできないようになっています。
    NTPが正しく動作しているかどうかは、「時分」を無視して「秒」のみで確認することをお勧めします。
    Device UUIDは、後述するMagnifierインスタンスとのペアリング(Pairing)で使用するので、メモしておきます。

  6. 管理インターフェイスのネットワーク設定(Management interface network configuration)
    以下が選択できるようになっています。
    - DHCP
    - Static
    - Disable

    以下は、Staticメニューを選択し、静的にIPアドレスを設定する際の画面です。

    Screen Shot 2018-03-29 at 10.53.17 AM.png



    まず矢印カーソルを使って、< Edit > にカーソルを合わせます。次に、矢印カーソルで変更したい項目へ移動しエンターキーを押すと値が変更できるようになります。(タブ キーを押下しても、次の項目へは移動しません)

  7. Magnifierインスタンスとのペアリング(Pairing)
    Pairを選択すると、Pairing画面が表示されます。設定できるのは、以下の4つです。

    - Pathfinder VM ID(Device UUIDと同一です。ここには自動で値が入ります)
    - Pathfinder VM Name(任意に設定できます)
    - Pairing Token
    - Magnifier Tenant ID
    Screen Shot 2018-04-02 at 3.49.58 PM.png
    Pairing TokenとMagnifier Tenant IDは、Palo Alto Networks Cloud Service から取得します。
    https://apps.paloaltonetworks.com/apps にログインし、Magnifierインスタンスにアクセスすると、以下の歯車アイコンが見えるので、それをクリックします。

    Screen Shot 2018-03-29 at 12.26.47 PM.png



    Pathfinder VMs のページへ移動し、Generate Pairing Tokenボタンをクリックすると、Pairing Token(ワンタイム パスワード)が生成されます。

    Screen Shot 2018-03-29 at 1.55.48 PM.png

     これらの値をPathfinderの画面にて入力します。コピー・ペーストできないので、一文字ずつタイプする必要があります。「0」と「O」など、区別しにくい文字も含まれることがありますので、一度テキスト エディタにコピーして文字を確認してください。



  8. Authorize処理
    Pairingが成功すると、以下のメッセージが表示されます。

    Screen Shot 2018-03-29 at 2.02.17 PM.png

     上記 Palo Alto Networks Cloud Service の Pathfinder VMs のページにて、Authorize ボタンを押したら完了となります。





参考

Magnifier Getting Started Guide

https://www.paloaltonetworks.com/documentation/cloud-services/magnifier/magnifier-getting-started(英文)
