Palo Alto Networks ファイアウォールと Azure のサイト間 VPN トンネルの設定方法

告知

ATTENTION Customers, All Partners and Employees: The Customer Support Portal (CSP) will be undergoing maintenance and unavailable on Saturday, November 7, 2020, from 11 am to 11 pm PST. Please read our blog for more information.

Printer Friendly Page

※この記事は以下の記事の日本語訳です。
How to Configure VPN Tunnel Between a Palo Alto Networks Firewall and Azure
https://live.paloaltonetworks.com/t5/Configuration-Articles/How-to-Configure-VPN-Tunnel-Between-a-Pa...



概要

このドキュメントでは、Palo Alto Networks ファイアウォールと Azure のサイト間の VPN トンネルの設定方法について説明します。現時点では、Palo Alto Networks は IKE バージョン 1 のみをサポートしています。静的 IP アドレスを使用するとAzure は IKE バージョン 1 のみをサポートします。またAzure トンネルが動的 IP アドレスで設定されている場合、Azure は IKE バージョン 2 のみをサポートします。

このためAzure トンネルは静的 IP アドレスで設定しなければなりません。





手順

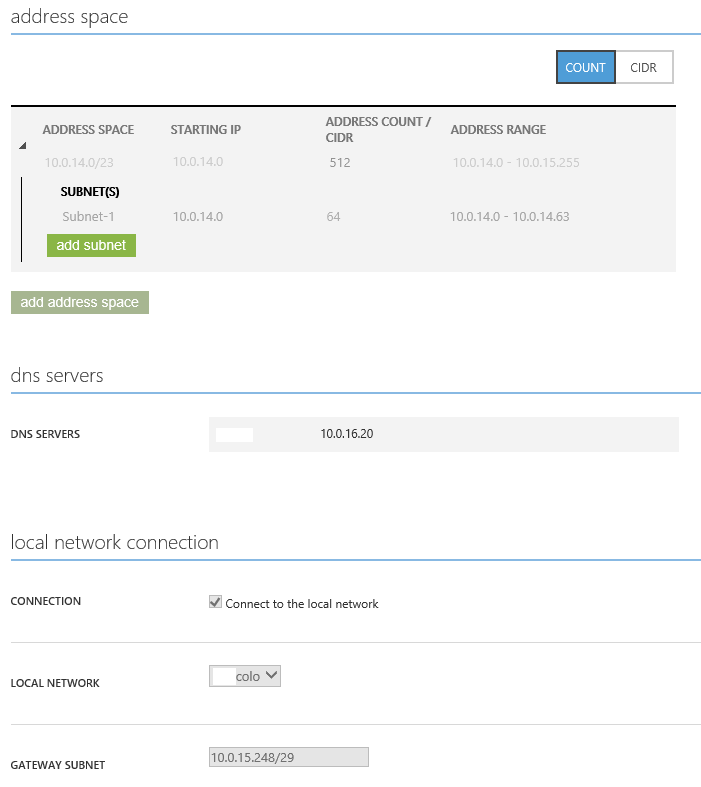

  1. Azure 側の設定情報に関しては、Azure のドキュメントを参照してください。下記例は Azure のアドレス空間の設定を示しています。

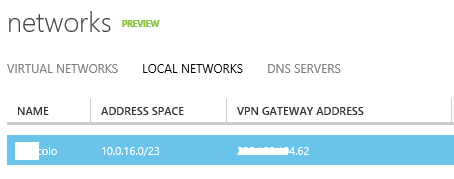

    Palo Alto Networks ファイアウォール VPN エンドポイント のローカル ネットワークとそのゲートウェイ アドレスを定義する設定例:
  2. 次に、トンネル インターフェイスを設定します。
    1. Azure ゲートウェイ サブネットと同じサブネット上の IP を割り当てます。
    2. 仮想ルータと適切なセキュリティ ゾーンを選択します。既存のゾーン (他のサーバーを含む) を選択すると、新規ポリシーを作成する必要がなくなると考えられます。PAN-AZU-Tunnel.5.PNG
  3. デフォルトの IKE 暗号化プロファイルの設定は、Azure の IKE 暗号化プロファイルの設定と同じである必要があります。
  4. 新規に Azure 用の IPSec 暗号化プロファイルを、ライフタイム値が同じになるように作成します。例えば、Azure のライフタイムが 3600 秒で、その値がネットワークの他のトンネルとは異なる場合、Azure 用に新規の作成が必要となります。Perfect Forward Secrecy (PFS) 無しの場合、DH グループには "no-pfs" を選択するのが正しいです。
    注: ライフタイムのサイズは 98 GB になります。

    トンネルがこれ 1 つのみの場合、または、他のトンネルが同一の設定を使用する場合は、デフォルトの設定を修正することができます。PAN-AZU-IPSecCrypto.PNG
  5. IKE ゲートウェイの作成で、Palo Alto Networks ファイアウォールの外部インターフェイスを選択し、「Local IP Address」にそのインターフェイスの IP を選択します。この IP アドレスは、トンネル接続する Azure の「ローカル アドレス」にて設定された「VPN ゲートウェイ アドレス」と一致します。「Peer IP Address」は、同一の Azure 仮想ネットワークの Azure 仮想ネットワーク ダッシュボードから取得できます。「Local Identification」の IP アドレスは、同じ画面上の「Local IP Address」と一致している必要があります。「Pre-shared Key」は Azure 仮想ネットワークの Azure 仮想ネットワーク ダッシュボード上の「キーの管理」をクリックすることで取得できます。あとはコピー & ペーストするだけです。

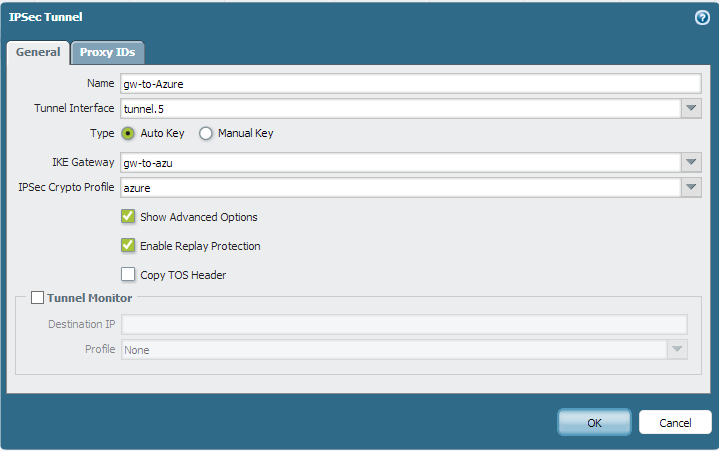

  6. 次に、先ほど作成したトンネル インターフェイス、IKE ゲートウェイ、IPSec 暗号化プロファイルで、新規に IPSec トンネルを設定します。PAN-AZU-IPSecTunnel.PNG
  7. 「Proxy IDs」タブに移動し、適切なローカル サブネットおよびリモート サブネットで最低 1 つの ID を作成します。「Local」は、Palo Alto Networks ファイアウォール IPSec トンネル エンドポイントの適切なゲートウェイ アドレスが設定された Azure の「ローカル ネットワーク」の定義に一致している必要があります。「Remote」は Azure のアドレス空間の設定に一致している必要があります。PAN-AZU-ProxyIDs.PNG
  8. 最後に、トンネル インターフェイスを経由して Azure 仮想ネットワークへトラフィックを転送するためのルートを作成します。PAN-AZU-route.PNG

この時点で Azure 仮想ネットワークに ping するとトンネルがアップするはずですが、もしアップしない場合は System ログを確認しトラブルシューティングを行います (例えば、ping 応答は無いが、他の通信はできている、など)。




注: このドキュメントは次のディスカッションから作成されました: How to configure PAN to Azure VPN tunnel

著者:panagent
