Information about the PAN-OS PPPoE feature - Japanese

[Akira]

PAシリーズファイアウォール製品 PPPoE 機能サポートに関する情報です。

[基本情報]

• RFC1661, RFC2516 および NTT東西 PPPoE 技術仕様に準拠
• PA-VMシリーズを含む全てのPAシリーズファイアウォールで利用可能
• PPPoE 機能利用時の PAN-OS 推奨バージョン (2018年3月末時点)
  • PAN-OS 7.1.14 以上, PAN-OS 8.0.6-h3 以上, (PAN-OS 8.1.0 以上 ※ETAC推奨バージョンの利用を推奨)
    注: PAN-OS 7.1.10 以下, PAN-OS 8.0.3 以下のバージョンの場合トラブルシューティングに必要な
    　　PCAP 機能が正しく動作しないため、推奨バージョンへのアップグレードを強く推奨
    注: PAN-OS 8.1.0 以外のPAN-OSは PPPoE debug PCAP 動作不可 (2018年3月末時点)
• PPPoE は物理インターフェイス単位でのみ利用可能
  • システム全体で設定可能な PPPoE インスタンスの数は物理インターフェイス数と同一
  • 単一の物理インターフェースで設定可能な PPPoE インスタンスは１つのみ
    注: 802.1Q VLAN タグ付きサブインターフェイスは未サポート
• PPPoE リダンダントパスは複数の物理インターフェイスを使用することで利用可能
  注: リダンダントパス機能を使用する場合は PBF (ポリシーベース・フォワーディング) 設定が必要
• 静的 IPアドレスの設定について
  • PPPoE を使用するインターフェイスに設定する IPアドレスは32ビットマスクのみ
  • 8 IP, 16 IP などLAN型払い出しIP構成の場合、PPP IPCPプロトコルにより先頭のIPアドレスがPPPoEインターフェイスに割り当てられる
  • PPPoE Unnumbered (DMZ など内部セグメント側でGlobal IPアドレスを使用する) 構成をサポート
• PAP/CHAP 認証をサポート

  • 通常はデフォルト値の "auto" を使用
• PPPoE 回線に対するキープライブ処理について
  • PAN-OS は3秒ごとに LCP keep-alive フレームを送信し、5回連続で失敗した際に PPPoE 接続を切断

    • keep-alive フレームの送信間隔の設定変更は不可
  • PPPoE が切断時、PAN-OS は10秒間隔で再接続を実行
• ルーティング処理について
  • PPPoE 経由で学習したデフォルト経路情報は動的ルーティングプロトコルへの再配布(re-distribute)が可能
    • PPPoE 回線が切断した場合デフォルト経路は即座にパージされる
• HA冗長化構成について
  • HA フェイルオーバー発生時、パッシブ側デバイスにおいて PPPoE コネクション処理が継続される
    • HA フェイルオーバー発生に伴う PPPoE の再接続の必要はない

[GlobalProtect Portal/Gateway 機能を使用する場合]

• 固定IPアドレスの契約が必要 (1 IP, 8 IP, 16 IP など)
• PPPoE 回線側に割り当てられたグローバル IPアドレス 1つを GlobalProtect Portal/Gateway で共有可能
• GlobalProtect Portal, Gateway それぞれに別のグローバルIPアドレスを割り当てることも可能
  この構成の場合はいずれか一方の機能で Loopback インターフェイスを使用

[PPPoE 機能使用時の留意事項]

• PPPoE を利用する物理インターフェースのMTUは必ずデフォルト値から変更
  • 通常時：1454 / NTT西日本 光プレミアムを使用する場合：1438
• PPPoE 接続開始時、ネットワークループやネットワーク構成ミスにより PPPoE セッション開始時に送信されるPADIパケットが大量(最大20回/5分)に送信された場合、網からのPADOパケット送信が抑制され一定期間 PPPoE回線接続が出来なくなる場合がある。この場合はしばらく待ってから再度接続を実施する。
  注: PADO送信が抑制される具体的な時間は非公開
• PPPoE 回線側終端装置(AC)がNTT 東西の技術仕様に準拠しない動作をした場合、PAファイアウォールとのPPPoE 回線接続が正しく行われない場合あり。この場合PA側不具合ではないため、回線契約者からNTTに対して改善依頼する必要あり
• 8 IP, 16 IP など LAN型接続を利用する場合、ISPから割り当てられたIPグローバルアドレスの４バイト目が0 (例: 203.0.113.0/29 ) の場合、PAからインターネット向けN対1 NAT外部アドレスのホストアドレスが”0”になり、特定の宛先に対する通信が正しく行われない可能性がある。そのため PA導入前にISPへ連絡し割り当てられた IPアドレス４バイト目が”0”ではない別のIPグローバルアドレスの再割当てを申請すること

[PPPoE のユースケース]

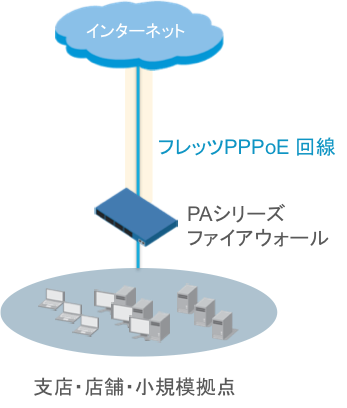

1. 中小規模拠点における最もベーシックなセキュアなインターネットアクセス利用形態

   　　　　　
2. セキュアなインターネットアクセスと公開サーバ保護の実現




3. セキュアなインターネットアクセスとPPPoE Unnumbered 接続による公開サーバ保護の実現

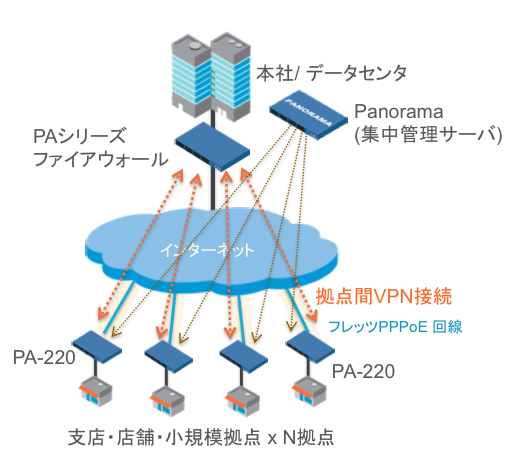

4. 多拠点VPN接続、セキュアなインターネットアクセスと集中管理による管理負荷軽減の実現

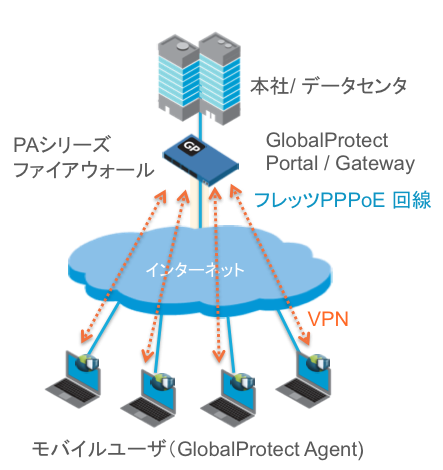

5. GlobalProtect によるモバイルユーザに対する利用場所に依存しないセキュアなネットワーク環境の実現




6. Office365などSaaSトラフィックの分離によるユーザレスポンス向上(Proxyサーバの負荷軽減)の実現



以上
